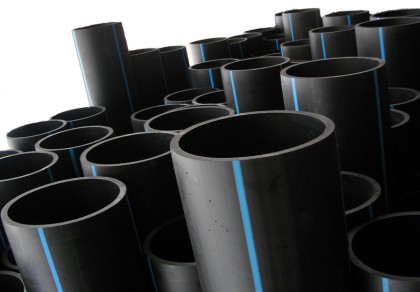

Трубы полиэтиленовые для водопроводов

Трубы полиэтиленовые водопроводные напорные используются при строительстве и реконструкции наружных трубопроводов, подающих воду для жилищно-коммунального хозяйства городов и поселков, а также промышленных потребителей. Полиэтиленовые трубопроводы могут транспортировать другие газообразные и жидкие соединения к которым такой материал, как полиэтилен химически стоек.

Водопроводные трубы производятся согласно ГОСТ В.2.7-151: 2008 «Трубы полиэтиленовые для подачи холодной воды» на Рубежанском трубном заводе и Калушском трубном заводе, и также на Климовском трубном заводе согласно ГОСТ 18599-2001 «Трубы напорные из полиэтилена».

Типоразмеры и диаметры водопроводных труб

Номинальный наружный диаметр dn водопроводных полиэтиленовых труб ПНД, номинальная толщина стенки en труб ПНД, предельные отклонения указанных параметров и рабочее давление в трубопроводе (в зависимости от типа полиэтилена) для наиболее употребляемых стандартных размерных отношений SDR приведены в таблице.

Марка полиэтилена SDR 26 SDR 21 SDR 17 SDR 13,6 SDR 11 SDR 9
Максимальное рабочее давление, МПа
ПЭ 63 0,4 0,5 0,63 0,8 1,0 1,25
ПЭ 80 0,5 0,63 0,8 1,0 1,25 1,6
ПЭ 100 0,63 0,8 1,0 1,25 1,6 2,0
dn Пр. от. en   en   en   en   en   en
16 +0,3 - - - - - - - - - - 2,0 +0,3
20 +0,3 - - - - - - - - 2,0 +0,3 2,3 +0,4
25 +0,3 - - - - - - 2,0 +0,3 2,3 +0,4 2,8 +0,4
32 +0,3 - - - - 2,0 +0,3 2,4 +0,4 3,0 +0,4 3,6 +0,5
40 +0,4 - - 2,0 +0,3 2,4 +0,4 3,0 +0,4 3,7 +0,5 4,5 +0,6
50 +0,4 2,0 +0,3 2,4 +0,4 3,0 +0,4 3,7 +0,5 4,6 +0,6 5,6 +0,7
63 +0,4 2,5 +0,4 3,0 +0,4 3,8 +0,5 4,7 +0,6 5,8 +0,7 7,1 +0,9
75 +0,5 2,9 +0,4 3,6 +0,5 4,5 +0,6 5,6 +0,7 6,8 +0,8 8,4 +1,0
90 +0,6 3,5 +0,5 4,3 +0,6 5,4 +0,7 6,7 +0,8 8,2 +1,0 10,1 +1,2
110 +0,7 4,2 +0,6 5,3 +0,7 6,6 +0,8 8,1 +1,0 10,0 +1,1 12,3 +1,4
125 +0,8 4,8 +0,6 6,0 +0,7 7,4 +0,9 9,2 +1,1 11,4 +1,3 14,0 +1,5
140 +0,9 5,4 +0,7 6,7 +0,8 8,3 +1,0 10,3 +1,2 12,7 +1,4 15,7 +1,7
160 +1,0 6,2 +0,8 7,7 +0,9 9,5 +1,1 11,8 +1,3 14,6 +1,6 17,9 +1,9
180 +1,1 6,9 +0,8 8,6 +1,0 10,7 +1,2 13,3 +1,5 16,4 +1,8 20,1 +2,2
200 +1,2 7,7 +0,9 9,6 +1,1 11,9 +1,3 14,7 +1,6 18,2 +2,0 22,4 +2,4
225 +1,4 8,6 +1,0 10,8 +1,2 13,4 +1,5 16,6 +1,8 20,5 +2,2 25,2 +2,7
250 +1,5 9,6 +1,1 11,9 +1,3 14,8 +1,6 18,4 +2,0 22,7 +2,4 27,9 +2,9
280 +1,7 10,7 +1,2 13,4 +1,5 16,6 +1,8 20,6 +2,2 25,4 +2,7 31,3 +3,3
315 +1,9 12,1 +1,4 15,0 +1,6 18,7 +2,0 23,2 +2,5 28,6 +3,0 35,2 +3,7
355 +2,2 13,6 +1,5 16,9 +1,8 21,1 +2,3 26,1 +2,8 32,3 +3,4 39,7 +4,1
400 +2,4 15,3 +1,7 19,1 +2,1 23,7 +2,5 29,4 +3,1 36,3 +3,8 44,7 +4,6
450 +2,7 17,2 +1,9 21,5 +2,3 26,7 +2,8 33,1 +3,5 40,9 +4,2 50,3 +5,2
500 +3,0 19,1 +2,1 23,9 +2,5 29,7 +3,1 36,8 +3,8 45,4 +4,7 55,8 +5,7
560 +3,4 21,4 +2,3 26,7 +2,8 33,2 +3,5 41,2 +4,3 50,8 +5,2 62,5 +6,4
630 +3,8 24,1 +2,6 30,0 +3,1 37,4 +3,9 46,3 +4,8 57,2 +5,9 70,3 +7,2
710 +6,4 27,2 +2,9 33,9 +3,5 42,1 +4,4 52,2 +5,4 64,5 +6,6 - -
800 +7,2 30,6 +3,2 38,1 +4,0 47,4 +4,9 58,8 +6,0 72,6 +7,4 - -
900 +8,1 34,4 +3,6 42,9 +4,4 53,3 +5,5 66,1 +6,8 - - - -
1000 +9,0 38,2 +4,0 47,7 +4,9 59,3 +6,1 73,5 +7,5 - - - -
1200 +10,8 45,9 +4,7 57,2 +5,9 71,1 +7,3 - - - - - -
