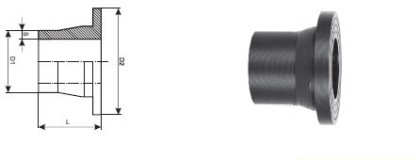

Втулка під фланець

SDR 11, SDR 17 PE 100

Код D1, мм D2, мм L, мм S (SDR 11), мм S (SDR 17), мм
TK 200 200 268 150 18,2 11,9
TK 225 225 268 160 20,5 13,4
TK 250 250 320 160 22,7 14,8
TK 280 280 320 160 25,4 16,6
TK 315 315 370 160 28,6 18,7
TK 355 355 430 130 32,3 21,1
TK 400 400 482 120 36,4 23,7
TK 450 450 585 120 40,9 26,7
TK 500 500 585 130 45,4 29,7
TK 560 560 685 130 50,8 33,2
TK 630 630 685 130 57,2 37,4
TK 710 710 800 130 64,5 42,1
TK 800 800 905 130 72,7 47,4

SDR 11 - 10 кгс/см² ГАЗ, 16 кгс/см² ВОДА

SDR 17 - 6 кгс/см² ГАЗ, 10 кгс/см² ВОДА
